90度防水弯接头 包塑金属软管90度弯头 金属弯头

DWJ90°金属软管弯接头,一端连接软管,一端成90°连接箱体,电机等设备;90°弯头采用锌合金材料压铸而成,表面镀或镀铬;结构紧密,无气孔,强度高。与金属软管连接可靠,外表美观;90°防水弯接头为端接式,用来将金属软管90/45度连接于箱体连接件上;
G1/2″。
订货请注明软管规格及连接螺纹。例:DWJ15-
状态:
数量:
  • DWJ

  • 京生

  • A23

产品特性

接合后和箱体成90度,加厚型锌合金,外型美观,结构紧密,强度高。

除以下标准规格外,可另按需求任意变动大小及螺纹标准。纹标准。



产品描述

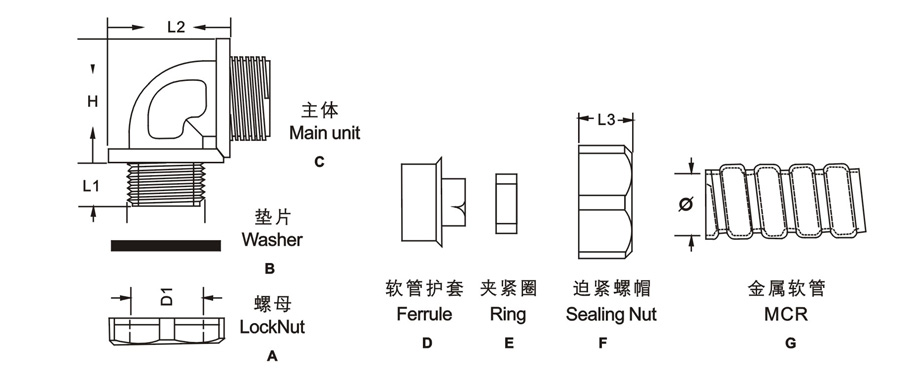

产品材质: A、C、F部位均采用优质钢制成。D为铁皮压铸制成。

螺纹规格: 英制螺纹(G)

产品颜色: 金属色(银白色)。

80db5f37-2892-448d-82e1-b6ab3fc647de

产品型号

配套金属软管(公制)

配套金属软管(公制) 螺纹标准(英制) 螺纹外径 O.D(D1) 螺纹长度 (L1) 接合长度 (L2) 包装
Φ12 (13) G3/8″ 16.5 8 18 30
Φ15 (16) G1/2″ 21.3 11 23 30
Φ20 (19) G3/4″ 26.6 14 22 30
Φ25 G1″ 33.4 15 28 20
Φ32 G1-1/4″ 42.1 15 30 20
Φ38 (40) G1-1/2″ 47.8 16 32 20
Φ51 (50) G2″ 59.6 18 34 10
Φ64 (70) G2-1/2″ 75.1 22 38 10
Φ75 (80) G3″ 87.8 22 46 5
Φ100 G4″ 113 24 50 5



配套金属软管(英制)

配套金属软管(英制) 螺纹标准(英制) 螺纹外径 O.D(D1) 螺纹长度 (L1) 接合长度 (L2) 包装
3/8″ G3/8″ 16.5 8 18 30
1/2″ G1/2″ 21.3 11 23 30
3/4″ G3/4″ 26.6 14 22 30
1″ G1″ 33.4 15 28 20
1-1/4″ G1-1/4″ 42.1 15 30 20
1-1/2″ G1-1/2″ 47.8 16 32 20
2″ G2″ 59.6 18 34 10
2-1/2″ G2-1/2″ 75.1 22 38 10
3″ G3″ 87.8 22 46 5
4″ G4″ 113 24 50 5
